칩 마킹 및 리드 검사기 – (주)코비스테크놀로지

비전 시스템

VISION SYSTEM

비전시스템

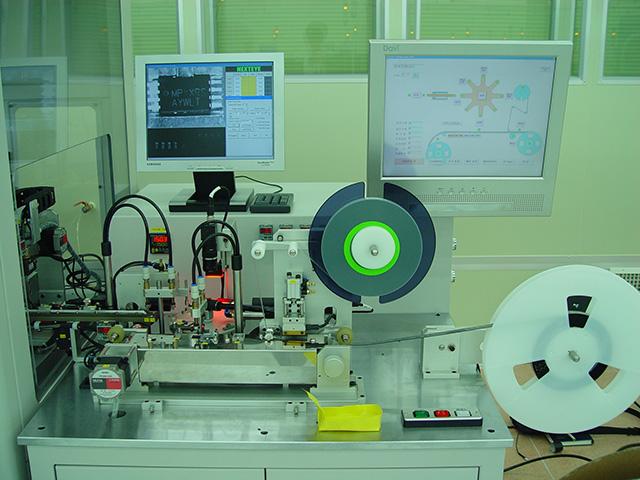

칩 마킹 및 리드 검사기

Index 위의 제품을 3대의 카메라로 촬영한 후 마크의 유무를 판별하고 리드의 높이 및 간격을 측정 측정한 결과값과 기준이 되는 Spec을 비교 분석함으로써 제품의 상태가 불량인 것을 선별하는 시스템

시스템구성

· 제어기 : Pentium Ⅳ (2.8GHz), HDD(40G), RAM(512)

· 모니터 : LCD 15”

· 키보드, 마우스

· 조명 : Bar 조명 3개

· 조명제어기 : 매뉴얼 Type (12V, 2Ch)

· 카메라 : HR-50(CCD : 1/2”)

- Frame 수: 60 Frame/sec

- Shutter Speed : 1/4 ~ 1/100000 sec

- 해상도 : 640 X 480

· 렌즈 : micro lens 35mm

· 접사링 : 22mm

· 영상획득보드 : Meteor2-MC4

- 최대 2GB 크기 지원해상도 : 1024 X 768Frame Grabber(1Ch)

- Progressive Mode 지원

· I/O 보드 : BlueGate-USB (입력 16점, 출력:16점)

· 영상 케이블 3Ch : 5m

· 조명 케이블 2Ch : 3m

본 비전 시스템은 chip 마크 유무 및 리드의 높이, 간격을 검사
