비전 시스템

VISION SYSTEM

비전시스템

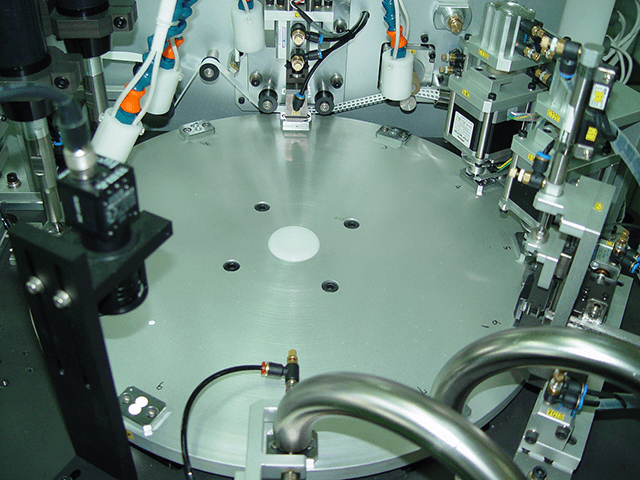

주사기 필터 홀 검사기

사용자가 Teaching한 검사 영역에 대하여 Welding 부의 Pin Hole 및 이물, 부직포 부착상태 등을 검사하는 시스템

시스템구성

· 제어기 : Pentium Ⅳ (2.8GHz), HDD(40G), RAM(512)

· 모니터 : LCD 17”

· 키보드, 마우스

· 조명 : PTC RLW-167-87

· 조명제어기 : 매뉴얼 Type (12V, 1 ch)

· 카메라 : HR-70(CCD : 1/3”)

- Frame 수: 30 Frame/sec

- Shutter Speed : 1/4 ~ 1/100000 sec

- 최대 2GB 크기 지원해상도 : 1024 X 768

· 광학계 및 브라켓

· 영상획득보드 : Meteor2-MC4

- 최대 2GB 크기 지원해상도 : 1024 X 768Frame Grabber(1Ch)

- Progressive Mode 지원

· I/O 보드 : BlueGate-USB (입력 16점, 출력:16점)

· 영상 케이블 1Ch : 5m

· 조명 케이블 : 5m

· 모니터 연장 케이블 : 5m

주사기의 부품으로 주사기 필터의 Pin Hole의 여부와 Vent의 부착 상태를 검사
